보호계전기 정정원칙, 동작시험 한시, 순시, 레버, 탭 용어 정의 (In, Vn?)

보호계전기 정정 원칙(보호계전기 세팅치, 보호계전기 세팅값)

1) 보호계전기 Setting은 사고 발생 시에 사고의 근원을 신속히 제거하여 건전부의 불필요한 차단을 피하기 위하여 고장 시 동작하는 계전기들 상호 간의 협조를 도모하여야 함.

2) 변성기나 차단기의 특성 또한 본래 동작해야 할 주보호계전기 혹은 차단기가 오동작할 경우의 후비보호를 포함하여 검토해야 한다.



3) 사고지점별 단락, 지락전류를 정확히 예측 계산하여 Setting를 하여야 한다.

용어 정의

1) 동작시간
입력이 동작 치를 넘는 순간부터 계전기가 동작 때까지의 시간

2) 한 시(TIME DELAY)

- 응동시간이 늦어지도록 시간 지연을 고려한 경우

- 이상전류를 검출한 뒤 일정 시간 후에 동작하는 보호동작의 의미. 과전류(과부하)가 발생할 경우 보호동작요소의 보호특성 곡선에 따른 지연시간 후 보호동작이 이루어지는 형태

가) 정한 시(Definite time)
:  입력의 크기와 관계없이 동작시간 지연이 일정한 특성
나) 반한시(Inverse time)
:  입력증감에 따라 동작시간 지연이 반비례적인 특성
다) 반한시성 정한 시성
:  입력이 커질수록 짧은 한시에 동작하나 입력이 어떤 범위를 넘으면 일정한 시에 동작하는 것
라) 단한시형
:  입력의 일정범위별로 일정한 시에 계단식으로 동작하는 것

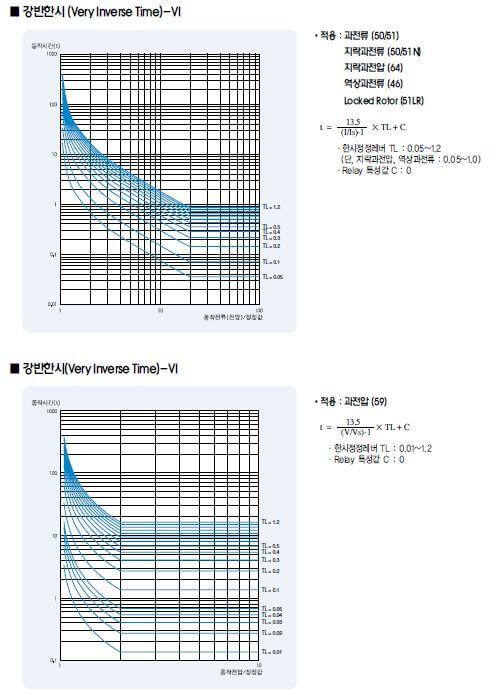

보호계전기 한시_강반한시





3) 순 시(INSTANTANEOUS)
:  특별한 시간지연이 없는 고속도형 특성, 일반적으로 일정 입력(200% 이상)에서 0.2초 이내(수십ms~수백 m s)로 동작하는 경우, 부하의 쇼트나 낙뢰 등으로 순간 전류가 엄청나게 흐를 때 급속하게 차단하는 기능



보호 계전기 정정 계산

1) 수전반 및 변압기 과전류 보호 정정(OCR)
가) 한시 Tap

:  계통 최대 전류(ex) CT정격전류 or 케이블 허용전류)의 120~150%에 정정. (일반적으로 150%)

  ex.

- CT정격전류 or 케이블 허용전류 중 작은 전류의 100%에 Setting
- CT정격전류 ×1.0 ×(1/CT비) = 250 ×1.0 ×(5/250) = 5.0A
- 5.0/5 = 1.0In  여기서 In은 5A로 계산

- Pickup current = 1.0 ×250 = 250A



나) 한시 Lever
:  변압기 2차 최대 3상 단락전류(전·후위 협조를 고려하여 선정)에 0.6 sec 이내에 동작하도록 선정
다) 순시 Tap
:  변압기 2차 최대 3상 단락전류의 150%～200%에 정정

2) 수전반 및 변압기 지락 과전류 보호 정정 (OCGR)
가) 한시 Tap
:  계통 최대 전류(ex) CT정격전류 or 케이블 허용전류)의 30% 이하로서 평시 부하 불평형 전류의 1.5배 이상에 정정

ex.

- CT정격전류 or 케이블 허용전류 중 작은 전류의 30%에 Setting
- CT정격전류 ×0.3 ×(1/CT비) = 250 ×0.3 ×(5/250) = 1.5A
- 1.5/5= 0.3In
- Pickup current = 0.3 ×250 = 75A

나) 한시 Lever
:  보호 구간 최대 1선 지락 고장 전류에서 0.2 sec이하로 선정
다) 순시 Tap
:  최대 1선 지락 고장 전류에 대해 후위계전기와 협조가 가능한 최소치에 정정

3) 부족전압 및 과전압 보호정정 (UVR/OVR)
가) 부족전압보호정정 정격전압의 50~70% 전압에서 1.0 ~ 2.0 sec 정도에 정정

ex.

- 정격전압의 55%에 Setting
- 정격전압 ×0.55 = 110 ×0.55 = 60.5V  (0.55 Vn) 여기서 Vn은 5A110V로 계산

나) 과전압보호정정 정격전압의 130% 전압에서 1.0 ~ 2.0 sec 정도에 정정

ex.

- 정격전압의 130%에 Setting
- 정격전압 ×1.3 = 110 ×1.3 = 143V (1.3 Vn)
