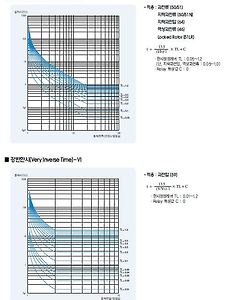

728x90 반응형 뇌모저모/전기상식10 보호계전기 정정원칙, 동작시험 한시, 순시, 레버, 탭 용어 정의 (In, Vn?) 보호계전기 정정 원칙(보호계전기 세팅치, 보호계전기 세팅값) 1) 보호계전기 Setting은 사고 발생 시에 사고의 근원을 신속히 제거하여 건전부의 불필요한 차단을 피하기 위하여 고장 시 동작하는 계전기들 상호 간의 협조를 도모하여야 함. 2) 변성기나 차단기의 특성 또한 본래 동작해야 할 주보호계전기 혹은 차단기가 오동작할 경우의 후비보호를 포함하여 검토해야 한다. 3) 사고지점별 단락, 지락전류를 정확히 예측 계산하여 Setting를 하여야 한다. 용어 정의 1) 동작시간 입력이 동작 치를 넘는 순간부터 계전기가 동작 때까지의 시간 2) 한 시(TIME DELAY) - 응동시간이 늦어지도록 시간 지연을 고려한 경우 - 이상전류를 검출한 뒤 일정 시간 후에 동작하는 보호동작의 의미. 과전류(과부하)가 .. 2023. 3. 4. 일반형 멀티탭과 차단형 멀티탭 구분방법 1. 일반형 멀티탭 ▶ 차단 스위치가 없음. ▶ 차단스위차가 있어도 단순 on/off 기능만 수행 2. 과부하 차단 멀티탭 ▶ 차단/복귀 글귀가 써져 있음 ▶ 과부하 차단기능 있음(내부 바이메탈 있음-온도에 의해 동작) 단, 단락(합선 등) 전류) 같은 대전류에 대한 차단 기능 없음 3. 과전류/누전 차단 멀티탭 ▶ 별도의 차단 스위치 있음 ▶ 제품에 따라 과전류만 되는 제품도 있고 과전류/누전 기능이 있는 경우도 있음 ※ 사용 시 주의사항 ○ 과부하 차단 멀티탭도 과부하차단 기능이 있으므로 사용 가능함 ○ 과부하 차단 멀티탭은 온도에 의해 동작하므로 1회 동작한 후 재 복귀(켜짐) 금지 (바이메탈이 반복적으로 동작할 경우 제 기능을 상실할 수 있음) ○ 멀티탭의 사용기간은 3년이 넘지 말도록 하여 주시.. 2023. 1. 17. 접지목적, 접지계통과 비접지계통 • 유럽: Earthing • 미국: Grounding 접지목적 ◆ 접지공사의 목적 전기설비기술기준 제6조 이상시전위상승, 고전압의 침입등에 의한 감전, 화재로 인하여 사람에 危害를주거나물건을 손상을 줄 우려가 없도록 접지하여야 한다 접지계통과 비접지계통 ◆ 접지계통과 비접지계통의 비교 접지계통 • 선로에 접촉하면 인체에 큰 전류가 흐른다 • 이상전위 상승 억제 가능 • 타 계통과 상호간섭 가능성 • 대규모 계통설비에 적용 • 지락 검출 용이 비접지계통. • 선로에 접촉하면 인체에 큰 전류가 흐르지 않는다. • 이상전위 상승 억제 어려움 • 타 계통과의 완전한 분리 • 절연유지관리에 어려움 • 소규모 계통에 적합 • 지락 검출이 어려움 판단기준제 33조에 의한 접지공사예외인 경우 대지전압이 150V이하(.. 2023. 1. 14. 태양광 발전 설비 점검시 유의 사항 태양광 발전 설비 점검 방법 점검 전 유의 사항 (1) 준비철저 : Array 군별 회로구성, 주요 간선 구성 등의 확인 (2) 사전에 면밀한 계획을 수립하여 필요한 공구 등을 준비하여야 함 (3) 회로도에 의한 검토 (4) 연락 : 관련부서와 긴밀하고 확실하게 연락할 수 있는가를 확인함 (5) 무전압 상태확인 및 안전조치 - 주회로를 점검할 때 안전을 위하여 아래 사항을 점검함 (6) 관련된 차단기를 열고 주 회로에 무전압이 되게 함 (7) 검전기로 무전압 상태를 확인하고, 필요 개소에 접지를 행함 (8) 인버터 정지, 접속반의 메인 차단기를 OFF 상태를 유지하고 "점검 중"이라는 표지판을 부착함 (9) 잔류 전압에 대한 주의 (10) 오조작 방지 - 전원의 쇄정 및 주의표시 부착 (11) 절연용 보.. 2023. 1. 13. 이전 1 2 3 다음 728x90 반응형
